◆ 사과 착즙라인 설치배치도
◎ 1차로 사과, 배, 단감등을 세척기에 투입하여, 세척이 끝나면 이송 콘베어로 투입되면서 자동으로 착즙기에(속도조절)공급하며, 착즙된 액상은 자동으로(이송펌프) 살균탱크로 이송됩니다.
살균된 과일은(적정온도 90℃)로 유지되면서 자동 포장기로 액상을 공급하므로 최적화된 자동설비라 할 수 있습니다.
착즙기 용량은 시간당 200kg~1ton 까지 다양하게 생산 되고 있습니다.
※ 견적을 원하시면 전화상담 후 견적서를 보내 드리겠습니다.
◆ 아로니아, 블루베리 착즙라인 설치배치도
◎ 위 착즙설비는 아로니아(블랙초크베리), 블루베리, 포도등 주로 씨알이 작은 과일을 착즙하기에 적합한 세척과 착즙기로 (거창아로니아, 금산아로니아, 영암농협, 함양기술센터 등) 많은 납품경험으로 축적된 노하우와 기술을 저희 동방식품기계가 보유하고 있으며, 보다나은 제품을 생산할 수 있도록 고객분들께 많은 경험을 전수해 드리겠습니다.
※ 견적을 원하시면 전화상담 후 견적서를 보내 드리겠습니다.
★ 사과, 배, 아로니아, 블루베리등 1일 생산량 2톤이상 생산가능한 설비입니다.
1)연속형 버블 세척기
규격: L3,000 x W800 x H2,100
수조 규격: L1,300 x W350 x H450
상승컨베이어 규격: L1,900 x W350 x H450
전원모터: 220V 380V 1HP 60:1 RPM 인버터 장착(속도조절)
상승모터: 220V 380V 1HP 60:1 RPM 인버터 장착(속도조절)
세척방식: 브로어 380V 1HP
헹굼기능: 노즐 분사방식
재질: 전 사양 STS 304 적용
오버플로어: 38A
청소용벨브, 투입벨브, 배수트레인 40A
통합 컨트롤Box 부착
2) 사과 세척기
규격: 2300*771*830
재질: 스틸도장
사용전원: 220V 0.4kw
capa: 시간당 1톤
적용범위 : 사과
특이사항: 브러쉬회전식
3) 공급 콘베어
재질 : STS 304 후레임
스크린 망 : STS 304
규격 : 400×2200×2400
전원 : 3상 380V , 4/1HP
모터 : 중공측 모터 바리오60:1 인버터
아다치 간격 : 250mm / 아다치 높이 : 80mm
호퍼 규격 : 650×650×430

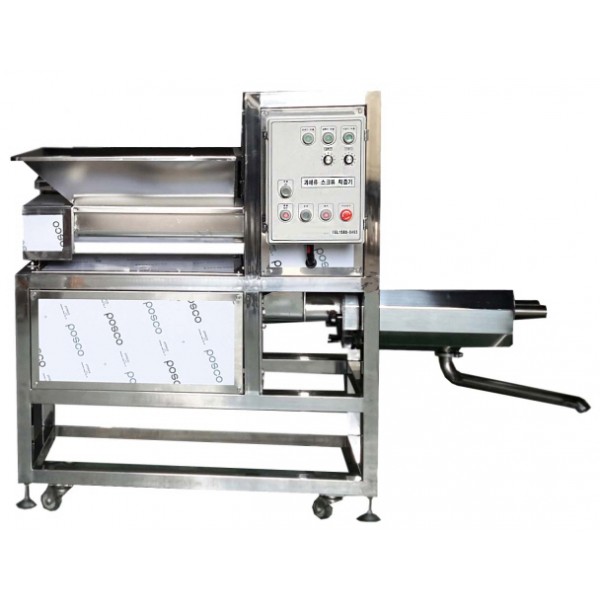

4) 착즙기
☞ 기계명칭 - 분쇄형 쌍스크류 착즙기 (습식)
☞ 기계규격 - 1,740 x 800 x 1,500(H)
☞ 정격전압 - 380V / 삼상
☞ 소비전력 - 8Kw
ㅇ공급스크류 - 모토바리오 1HP 3상 속도조절 인버터 장착
ㅇ분쇄모터 5마력 (1,700 RPM)
ㅇ착즙스크류 - 삼양기어드모타 3상 2HP 속도조절 인버터 장착
☞ STS 망 : 고깔형
☞ 아미 0.2 ~ 0.6mm (입자 조절가능)
☞ OUT 밸브 : 2S 클램프 타입
☞ 생산능력 - 시간당 600kg~1T (내용물(과일,야채)에 따라 다소 차이가 남)
☞ 기계중량 - 약 250kg 이상
☞ 착즙수율 - 75%이상 (사과) , 65%이상 (아로니아)
5) 집합 탱크
규격 : ∅830×H500
재질 : STS 304 2T
드레인 25A
6) 마이크로 필터 여과기
규격 : ∅315 × 840H
하우징 규격 : ∅210 × 450H
재질 : STS 304
capa : 500L/hr ~ 3T/hr
용량 : 15L
필터 : 1 ~ 20마이크롬 카트리지 필터
inout 접속 구경 : 1.5s 클램프 타입
7) 150L 살균기
규격: 700*700*1,000H<주문제작 가능> (제작과정중 규격은 다소 차이가 날수있음)
전원: 3상 380V 6kw (최신 디지털 온도컨트롤)
가열방식: 전기식 이중자켓, 유동파라핀 가열방식
뚜껑: 1/2 오픈식
재질: SUS 304올스텐 3T(내,외부)
8) 전후면 단독 포장기
크기 : 600 * 760 * 1320 (mm)
포장용량 : 70~130g
포장속도 : 12EA /분
전원 : 220V / 60HZ 2KW(롤러히터 800W 살균히터 1200W)
연속 4면포장, 슬립기능, 최신디지털콘트롤, 파우치 전.후 4면 엠보싱무늬, 수위조절장치, 유통기한표시
